Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (8,7/15 кВ)

Кабели среднего напряжения

Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (8,7/15 кВ)

Этот многожильный небронированный силовой кабель с изоляцией из сшитого полиэтилена предназначен для распределительных систем среднего напряжения, работающих при напряжении 8,7/15(17,5) кВ, где кабели прокладываются в защищенных средах без необходимости использования дополнительной металлической брони.
Собранная конструкция сердечника и медная лента экранирования обеспечивают стабильные электрические характеристики, обеспечивая при этом повышенную гибкость по сравнению с бронированными кабелями среднего напряжения.

Свяжитесь с нами Wuxi Xinyu Cable Co., Ltd.

Предыдущий:Небронированный силовой кабель с изоляцией из СПЭ (12/20(24) кВ)
Следующий:Небронированный силовой кабель с изоляцией из СПЭ (8,7/15(17,5) кВ)

Применение
Конструкция
Электрические характеристики
Справочные стандарты

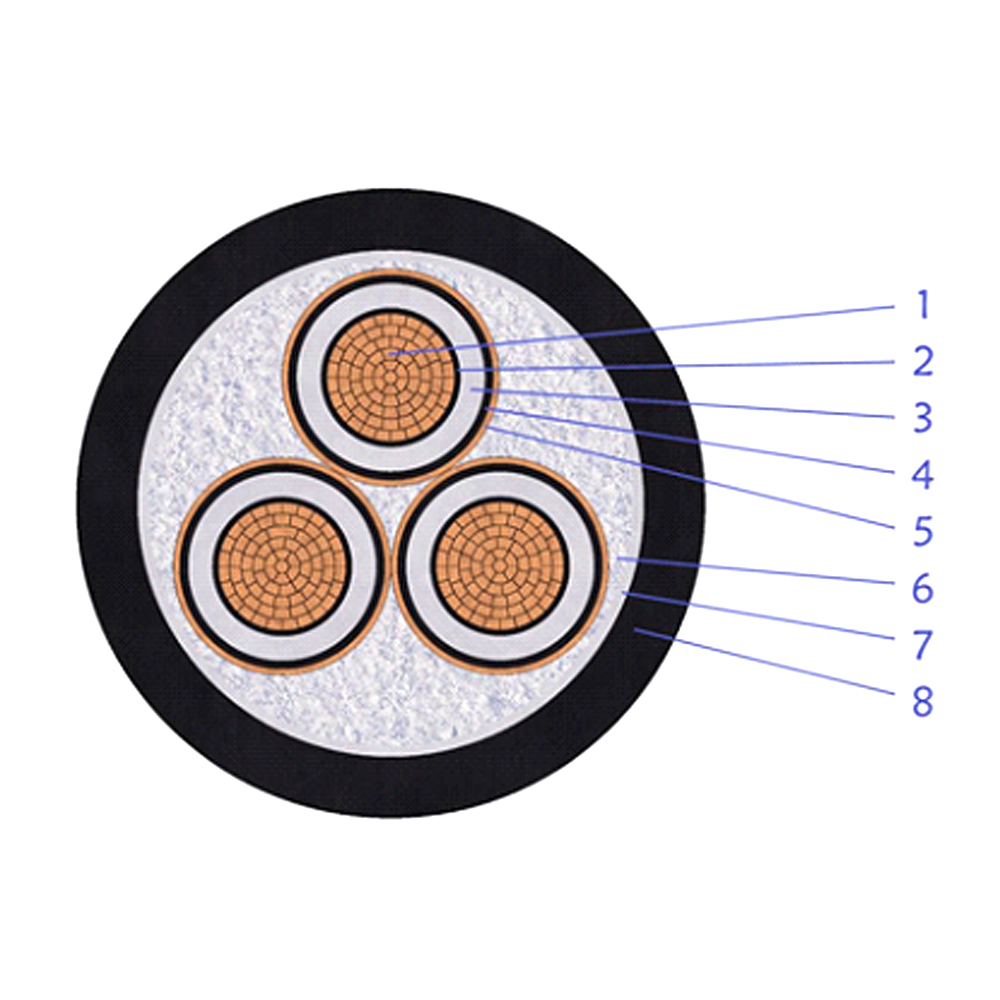

Расположение сердечника и проводника
Каждый сердечник образован уплотненным медным проводником класса 2, изготовленным из простой отожженной меди.
Несколько изолированных сердечников укладываются вместе с использованием наполнителей из полипропиленовой пряжи и закрепляются связующей лентой, что обеспечивает стабильность размеров и простоту установки.
Изоляция и контроль электрических напряжений
Поверх каждого проводника наносится экструдированный полупроводниковый проводниковый экран, за которым следует изоляция из сшитого полиэтилена, подходящая для работы при более высоком среднем напряжении.
Полупроводящий изоляционный экран окружает изоляционный слой для управления электрическим напряжением внутри кабеля.
Экранирование и внешняя оболочка
В качестве металлического экранирующего слоя вокруг собранных сердечников наносится медная лента.
Внешняя оболочка из ПВХ типа ST2 обеспечивает защиту окружающей среды, подходящую для небронированных установок.
Стандартный цвет оболочки - черный, альтернативные цвета доступны по запросу.
Ключевые особенности дизайна
Многоядерная небронированная конфигурация для контролируемых условий установки
Собранная конструкция сердечника, поддерживающая стабильную геометрию кабеля
Экранирование медной лентой улучшает контроль электрического поля
Изоляция из сшитого полиэтилена, подходящая для повышенных уровней среднего напряжения
