Небронированный силовой кабель с изоляцией из СПЭ (12/20(24) кВ)

Этот небронированный силовой кабель с изоляцией из сшитого полиэтилена напряжением 12/20(24) кВ предназначен для систем передачи электроэнергии среднего напряжения, требующих более высоких изоляционных характеристик в контролируемых условиях монтажа.
Конструкция кабеля сочетает в себе уплотненные медные проводники, изоляцию из сшитого полиэтилена и экранирование медной лентой, обеспечивая надежные электрические характеристики без использования металлической брони.
Доступны как одноядерные, так и многоядерные версии, позволяющие использовать различные конструкции схем и методы установки в сетях среднего напряжения.

Свяжитесь с нами Wuxi Xinyu Cable Co., Ltd.

Предыдущий:Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (12/20 кВ)
Следующий:Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (8,7/15 кВ)

Применение
Конструкция
Электрические характеристики
Справочные стандарты

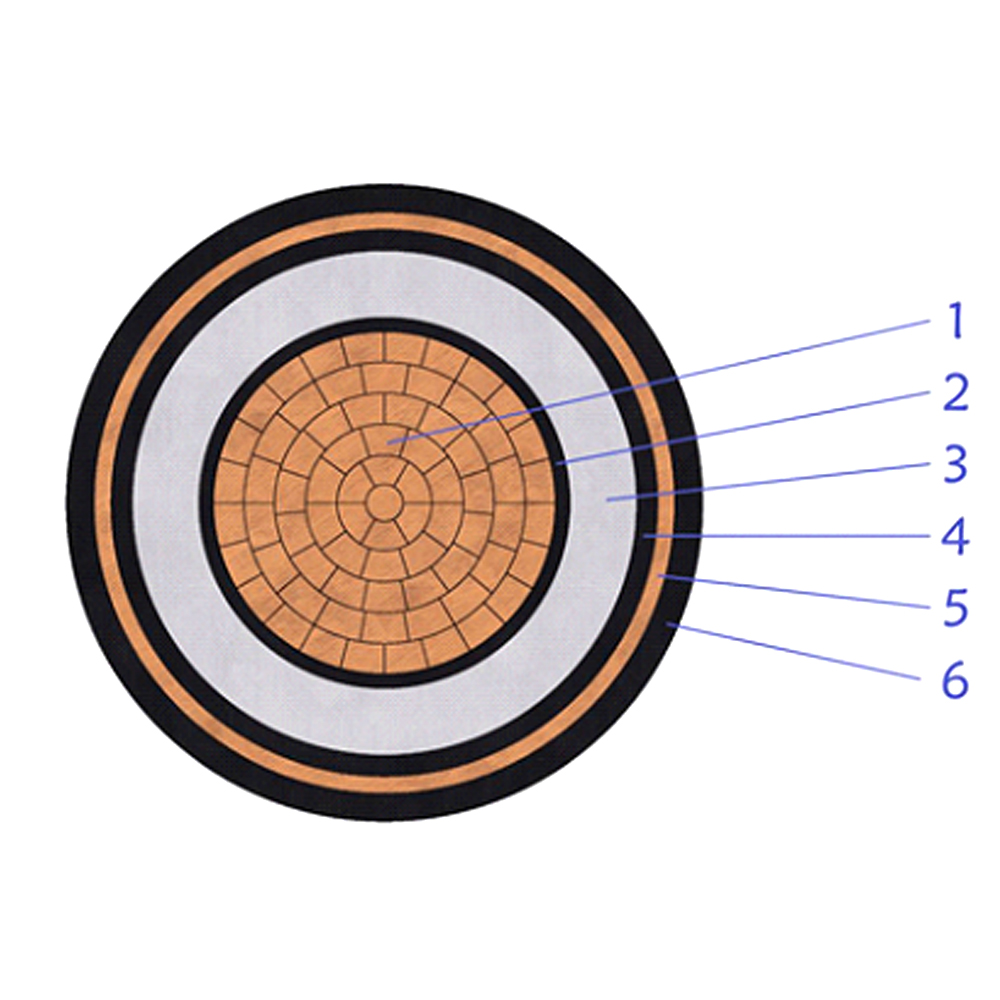

Проводник и экран проводника
Проводник изготовлен из обычной отожженной прессованной меди класса 2 для обеспечения стабильной передачи тока при повышенных уровнях напряжения.
Экструдированный полупроводниковый проводниковый экран наносится непосредственно на поверхность проводника для улучшения распределения электрического поля.
Система изоляции
Изоляция из сшитого полиэтилена (XLPE) применяется для выдерживания электрических напряжений, связанных с работой при напряжении 12/20 кВ.
Экструдированный полупроводниковый изоляционный экран окружает изоляционный слой, поддерживая контролируемые характеристики электрического напряжения.
Экранирование и обшивка
Поверх изолированного сердечника нанесен металлический экран из медной ленты.
Кабель имеет внешнюю оболочку из ПВХ типа ST2, обеспечивающую защиту окружающей среды, подходящую для небронированных установок.
Стандартный цвет внешней оболочки — черный, другие цвета доступны по запросу.
Основные характеристики продукта
Небронированная конструкция для установок с внешней механической защитой
Экранирование медной лентой, обеспечивающее стабильный контроль электрического поля
Изоляция из сшитого полиэтилена, подходящая для применений с более высоким средним напряжением
Доступны одноядерные и многоядерные конфигурации
