Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (18/30 кВ)

Кабели среднего напряжения

Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (18/30 кВ)

Этот многожильный небронированный силовой кабель с изоляцией из сшитого полиэтилена предназначен для систем распределения электроэнергии среднего напряжения, работающих при напряжении 18/30(36) кВ, где более высокая электрическая нагрузка требует хорошо контролируемой изоляции и экранирующей конструкции.
Кабель имеет собранную многожильную конфигурацию с медным ленточным экраном и изоляцией из сшитого полиэтилена, что обеспечивает стабильные электрические характеристики в защищенных монтажных условиях без использования металлической брони.

Свяжитесь с нами Wuxi Xinyu Cable Co., Ltd.

Предыдущий:No previous product
Следующий:Небронированный силовой кабель с изоляцией из СПЭ (18/30(36) кВ)

Применение
Конструкция
Электрические характеристики
Справочные стандарты

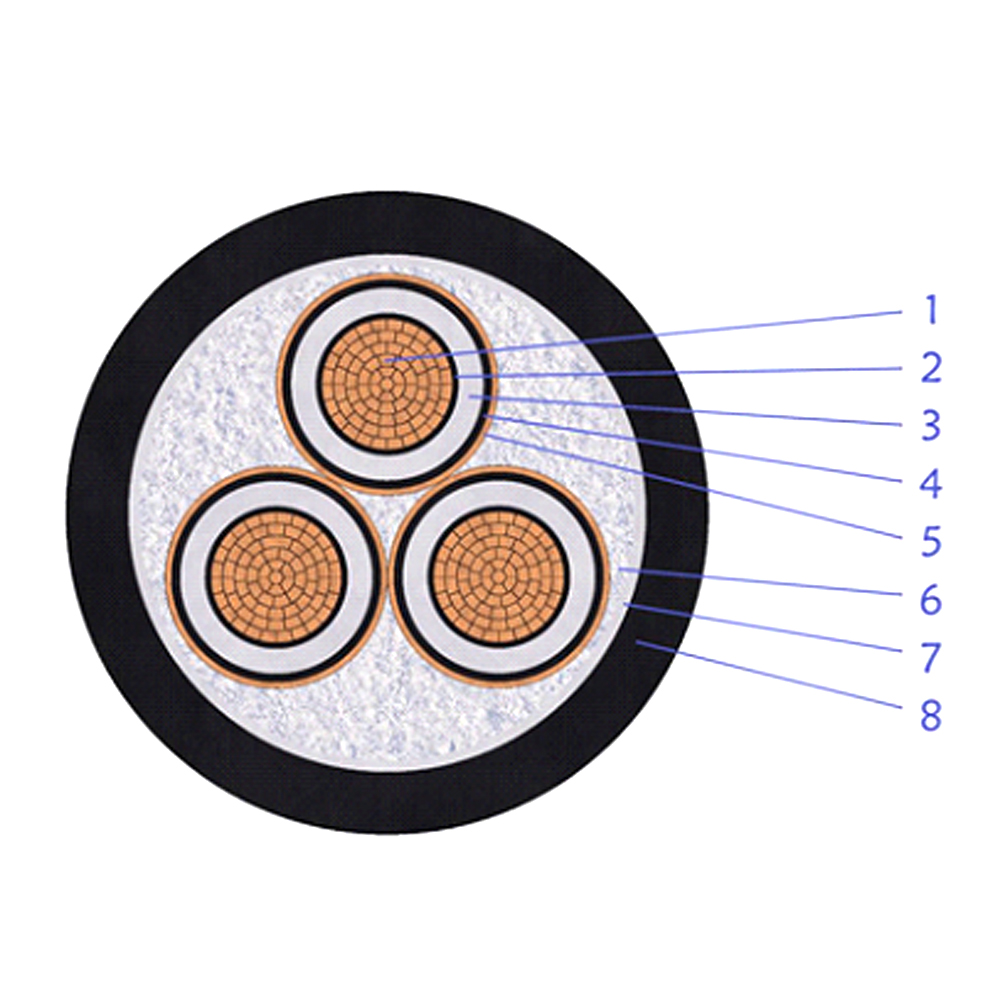

Многожильный узел и проводники
Каждый сердечник изготовлен с использованием уплотненного медного проводника класса 2, изготовленного из простой отожженной меди.
Изолированные сердечники уложены вместе с наполнителями из полипропиленовой пряжи и закреплены связующей лентой, что обеспечивает стабильность размеров и постоянную геометрию кабеля.
Изоляция и контроль электрических напряжений
Поверх каждого проводника наносится экструдированный полупроводниковый проводниковый экран, за которым следует изоляция из сшитого полиэтилена, предназначенная для работы при более высоких уровнях среднего напряжения.
Поверх изоляционного слоя экструдируется полупроводниковый изоляционный экран для регулирования электрического напряжения в конструкции кабеля.
Экранирование и внешняя оболочка
Вокруг собранных сердечников установлен металлический экран из медной ленты, помогающий контролировать электрическое поле.
Кабель имеет внешнюю оболочку из ПВХ типа ST2, обеспечивающую защиту окружающей среды, подходящую для небронированных установок.
Стандартный цвет внешней оболочки — черный, по запросу доступны альтернативные цвета.
Ключевые характеристики дизайна
Многожильная небронированная конструкция для установок с управляемой механической защитой
Собранная конструкция сердечника, поддерживающая стабильное формирование кабеля при более высоких уровнях напряжения
Экранирование медной лентой, повышающее стабильность электрического поля
Изоляция из сшитого полиэтилена, подходящая для применения в системах среднего напряжения верхнего диапазона
