Кабели среднего напряжения

Небронированный силовой кабель с изоляцией из СПЭ (18/30(36) кВ)

Этот небронированный силовой кабель с изоляцией из сшитого полиэтилена напряжением 18/30(36) кВ разработан для систем передачи среднего напряжения, работающих в верхнем диапазоне напряжений, где кабели устанавливаются в средах с адекватной внешней механической защитой.
Конструкция кабеля сочетает в себе уплотненные медные проводники, высокоэффективную изоляцию из сшитого полиэтилена и экранирование медной лентой для обеспечения стабильной работы электрооборудования в условиях повышенного напряжения без использования металлической брони.
Доступны одноядерные и многоядерные конфигурации, отвечающие различным схемам схем и требованиям к проектированию системы.

Свяжитесь с нами Wuxi Xinyu Cable Co., Ltd.

Предыдущий:Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (18/30 кВ)
Следующий:Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (12/20 кВ)

Применение
Конструкция
Электрические характеристики
Справочные стандарты

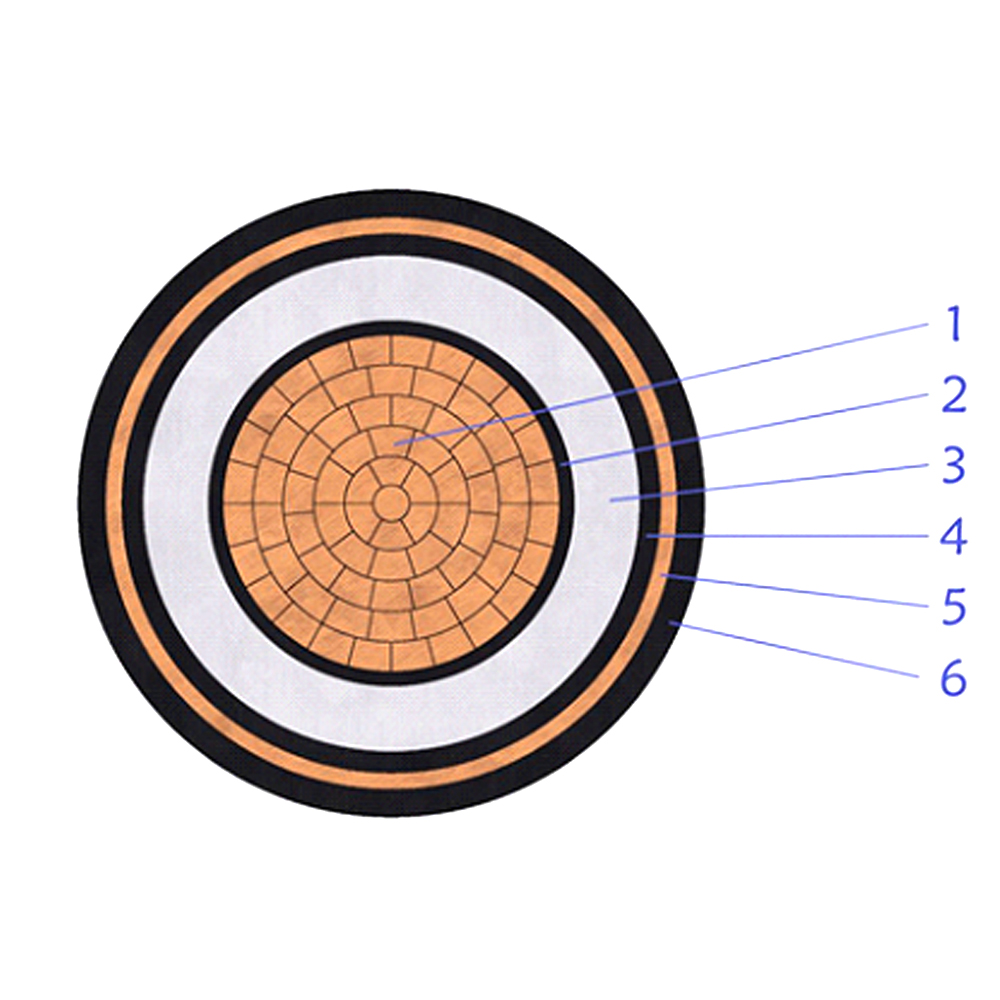

Проводник и электроэкранирование
Проводник изготовлен из обычной отожженной прессованной меди класса 2, обеспечивающей надежную передачу тока при повышенных уровнях среднего напряжения.
Экструдированный полупроводниковый проводниковый экран наносится непосредственно на проводник для улучшения однородности электрического поля.
Система изоляции
Изоляция из сшитого полиэтилена (XLPE) применяется для того, чтобы выдерживать электрические нагрузки, связанные с работой при напряжении 18/30 кВ.
Экструдированный полупроводниковый изоляционный экран окружает изоляционный слой, способствуя контролируемым характеристикам электрического напряжения.
Металлический экран и внешняя оболочка
На изолированный сердечник наклеен металлический экран из медной ленты, помогающий контролировать электрическое поле.
Внешняя оболочка изготовлена из ПВХ-компаунда типа ST2, обеспечивающего защиту окружающей среды, подходящую для небронированных установок.
Стандартный цвет внешней оболочки — черный, другие цвета доступны по запросу.
Характеристики продукта
Небронированная конструкция для установок с контролируемыми механическими условиями
Экранирование медной лентой, поддерживающее стабильность электрического поля при более высоких уровнях среднего напряжения
Изоляция из сшитого полиэтилена, подходящая для работы в диапазоне средних напряжений
Доступны одноядерные и многоядерные конструкции
