Кабели среднего напряжения

Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент

Этот многожильный небронированный силовой кабель с изоляцией из сшитого полиэтилена предназначен для передачи электроэнергии среднего напряжения в защищенных средах, где не требуется дополнительное механическое усиление.
Благодаря исключению металлической брони кабель приобретает более гибкую структуру, сохраняя при этом стабильные электрические характеристики благодаря экранированию медной лентой и системе изоляции XLPE.
Подходит для установки в кабельных каналах, внутренних подстанциях, туннелях и других контролируемых условиях в распределительных сетях среднего напряжения.

Свяжитесь с нами Wuxi Xinyu Cable Co., Ltd.

Предыдущий:Небронированный силовой кабель с изоляцией из СПЭ (6/10(12) кВ)
Следующий:Небронированный силовой кабель с изоляцией из СПЭ (3,6/6(7,2) кВ)

Применение
Конструкция
Электрические характеристики
Справочные стандарты

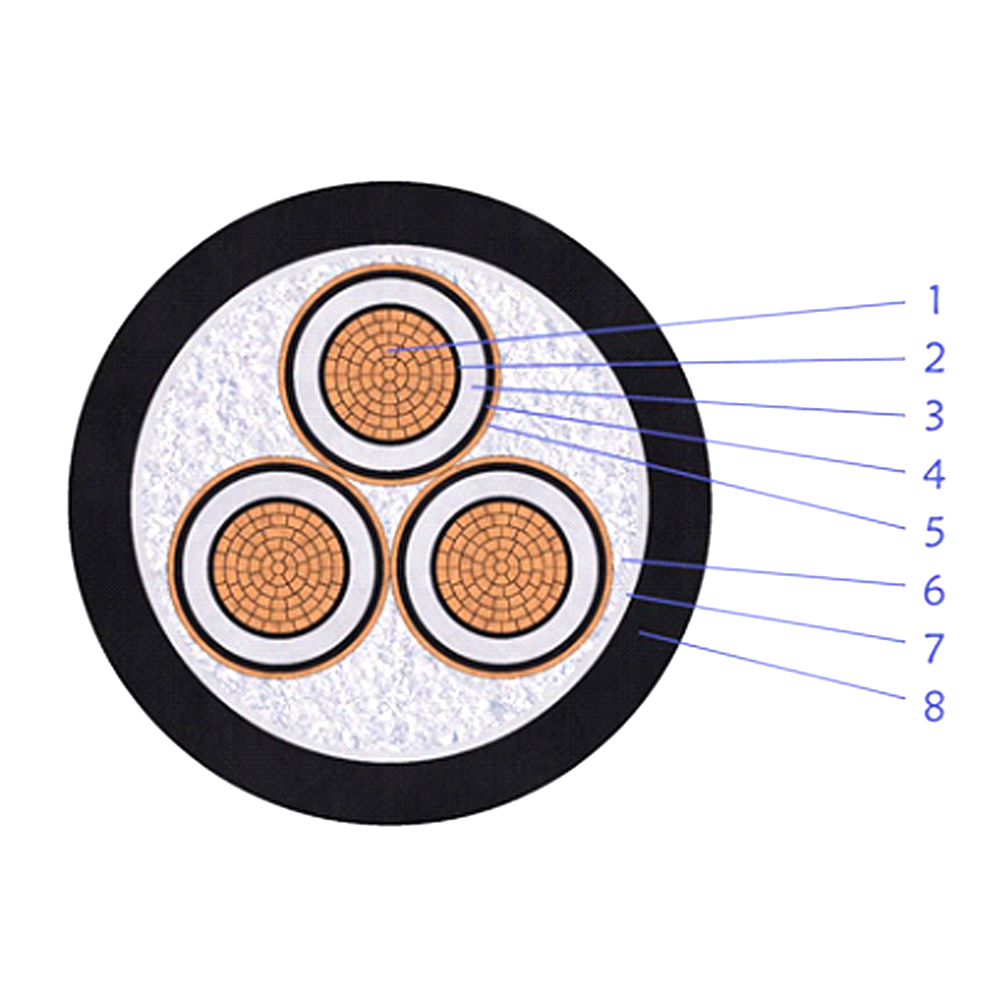

Проводники и основная сборка
В кабеле используются уплотненные медные проводники класса 2, изготовленные из простой отожженной меди.
Несколько изолированных сердечников собираются вместе с использованием наполнителей из полипропиленовой пряжи для поддержания круглого и стабильного профиля кабеля, при этом для фиксации узла сердечника наносится негигроскопичная связующая лента.
Система изоляции и экранирования
Каждый проводник покрыт экструдированным полупроводниковым проводниковым экраном, за которым следует изоляция из сшитого полиэтилена, предназначенная для работы при среднем напряжении.
Для управления электрическим напряжением поверх изоляционного слоя наносится экструдированный полупроводниковый изоляционный экран.
Металлический экран из медной ленты окружает изолированные сердечники, поддерживая равномерное распределение электрического поля.
Внешняя оболочка
Внешняя оболочка из ПВХ типа ST2 обеспечивает защиту окружающей среды, подходящую для небронированных кабельных установок.
Структурные особенности
Многожильная небронированная конфигурация для установок с контролируемыми механическими условиями
Экран из медной ленты, повышающий стабильность электрического поля
Изоляция из сшитого полиэтилена, обеспечивающая надежную работу при среднем напряжении
Уменьшенный общий вес по сравнению с бронированными силовыми кабелями
