Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (6/10 кВ)

Кабели среднего напряжения

Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (6/10 кВ)

Этот многожильный небронированный силовой кабель с изоляцией из сшитого полиэтилена предназначен для распределительных систем среднего напряжения, работающих при напряжении 6/10(12) кВ, где условия монтажа допускают использование небронированных кабельных решений.
Кабель сочетает в себе уплотненные медные проводники, изоляцию из сшитого полиэтилена и экранирование медной лентой для обеспечения стабильных электрических характеристик в помещениях и защищенных средах.
Собранная конструкция сердечника улучшает общую геометрию кабеля и эксплуатационные характеристики во время монтажа.

Свяжитесь с нами Wuxi Xinyu Cable Co., Ltd.

Предыдущий:Небронированный силовой кабель с изоляцией из СПЭ (8,7/15(17,5) кВ)
Следующий:Небронированный силовой кабель с изоляцией из СПЭ (6/10(12) кВ)

Применение
Конструкция
Электрические характеристики
Справочные стандарты

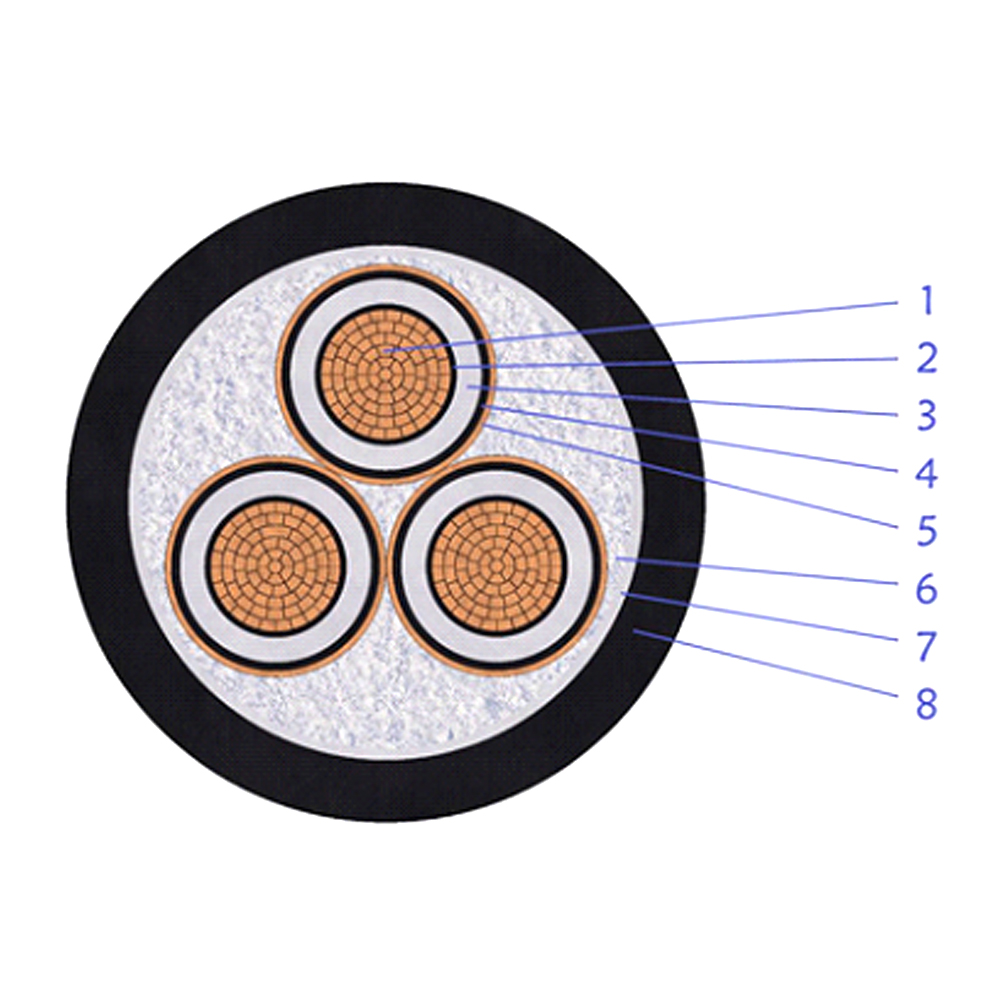

Формирование проводника и сердечника
Для каждого сердечника используются уплотненные медные проводники класса 2, изготовленные из простой отожженной меди.
Изолированные сердечники собираются с использованием наполнителей из полипропиленовой пряжи и закрепляются связующей лентой, что помогает поддерживать постоянный профиль кабеля.
Изоляционные и экранирующие слои
Поверх каждого проводника наносится экструдированный полупроводниковый проводниковый экран, за которым следует изоляция из сшитого полиэтилена, подходящая для работы при среднем напряжении.
Затем поверх изоляционного слоя экструдируют полупроводниковый изоляционный экран для регулирования электрического напряжения.
В качестве металлического экрана, окружающего изолированные и собранные сердечники, применяется медная лента.
Внешняя оболочка
Кабель защищен внешней оболочкой из ПВХ типа ST2, обеспечивающей устойчивость к воздействию окружающей среды, подходящую для небронированных применений.
Стандартный цвет оболочки - черный, альтернативные цвета доступны по запросу.
Структурные преимущества
Многоядерная небронированная конфигурация, подходящая для контролируемых условий установки
Собранная конструкция сердечника, поддерживающая стабильную геометрию кабеля
Экранирование медной лентой улучшает контроль электрического поля
Изоляция из сшитого полиэтилена, поддерживающая передачу электроэнергии среднего напряжения
