Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (12/20 кВ)

Кабели среднего напряжения

Небронированный многожильный силовой кабель с изоляцией из СПЭ и экраном из медных лент (12/20 кВ)

Этот многожильный небронированный силовой кабель с изоляцией из сшитого полиэтилена предназначен для систем распределения электроэнергии среднего напряжения, работающих при напряжении 12/20(24) кВ в контролируемых условиях монтажа.
Собранная многожильная конструкция в сочетании с медным ленточным экраном и изоляцией из сшитого полиэтилена обеспечивает надежные электрические характеристики, сохраняя при этом упрощенную конструкцию небронированного кабеля.

Свяжитесь с нами Wuxi Xinyu Cable Co., Ltd.

Предыдущий:Небронированный силовой кабель с изоляцией из СПЭ (18/30(36) кВ)
Следующий:Небронированный силовой кабель с изоляцией из СПЭ (12/20(24) кВ)

Применение
Конструкция
Электрические характеристики
Справочные стандарты

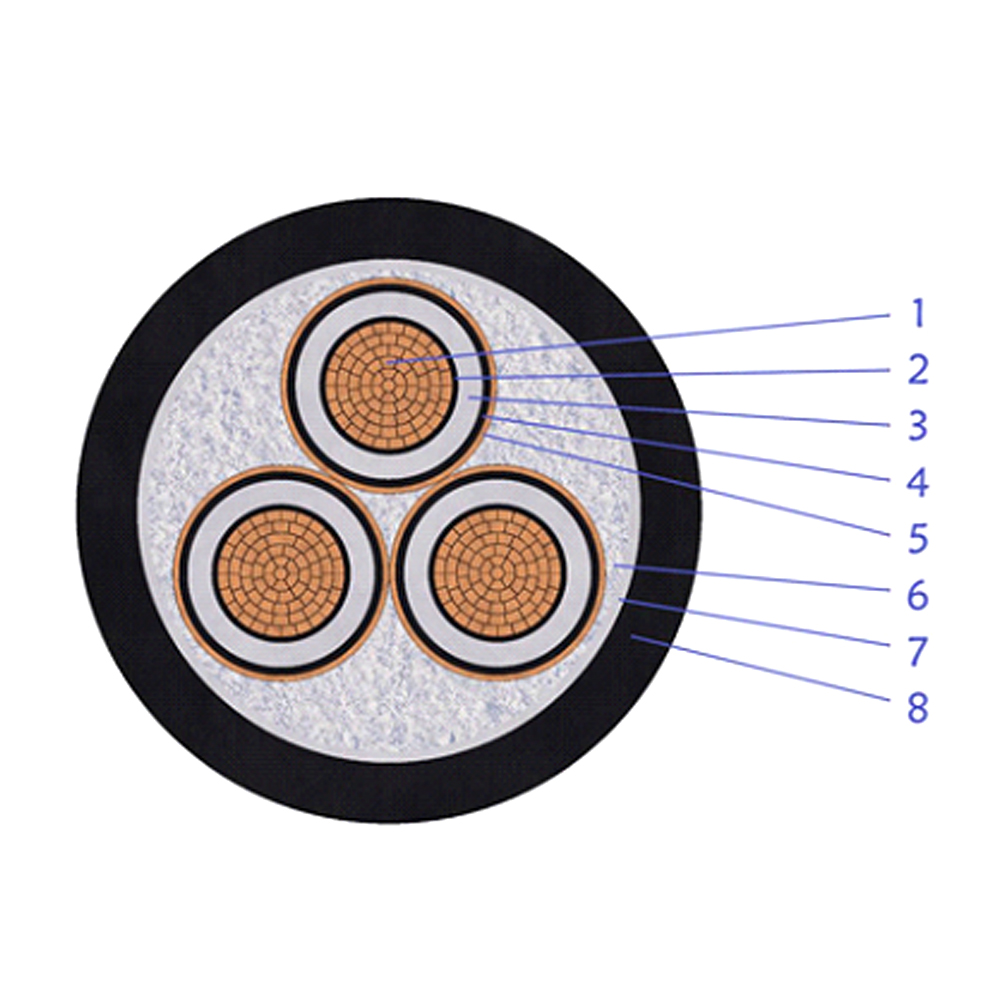

Основная сборка и проводники
Каждый сердечник сформирован с использованием уплотненного медного проводника класса 2, изготовленного из простой отожженной меди.
Изолированные сердечники уложены вместе с наполнителями из полипропиленовой пряжи и закреплены связующей лентой, что помогает поддерживать стабильную геометрию кабеля во время монтажа.
Изоляция и управление стрессом
На каждый проводник наносится экструдированный полупроводниковый проводниковый экран, за которым следует изоляция из сшитого полиэтилена, подходящая для работы при более высоком среднем напряжении.
Полупроводящий изоляционный экран окружает изоляционный слой для управления электрическим напряжением в кабельной конструкции.
Экранирование и внешняя оболочка
Вокруг собранных сердечников установлен металлический экран из медной ленты для поддержки контролируемого распределения электрического поля.
Внешняя оболочка изготовлена из ПВХ-компаунда типа ST2, обеспечивающего защиту окружающей среды, подходящую для небронированных кабелей.
Стандартный цвет внешней оболочки — черный, по запросу доступны альтернативные цвета.
Ключевые преимущества дизайна
Многоядерная небронированная конструкция для защищенных условий монтажа
Собранная структура сердечника, поддерживающая размерную стабильность
Экранирование медной лентой улучшает контроль электрического поля
Изоляция из сшитого полиэтилена, предназначенная для повышенных уровней среднего напряжения
